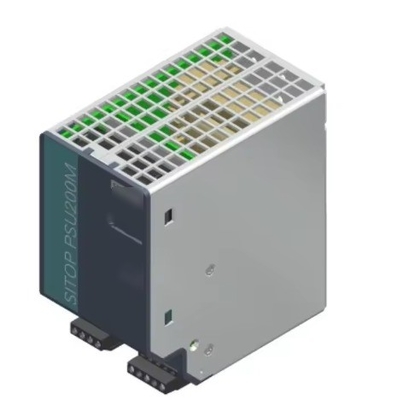

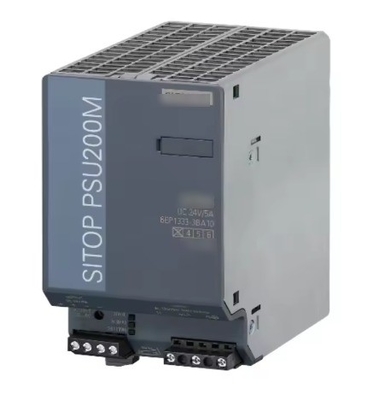

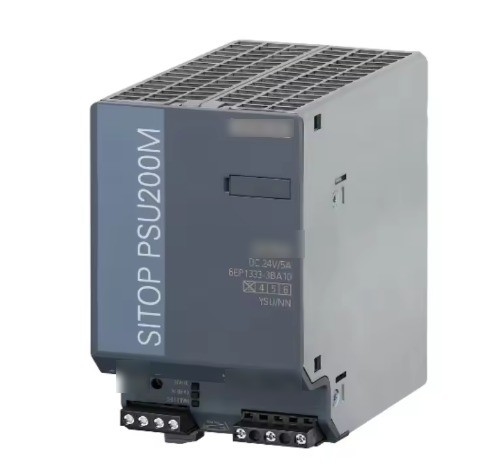

Se trata de un sistema de transmisión por cable de alta velocidad que permite la transmisión de datos de alta velocidad a través de un circuito de circuito de alta velocidad.

Ingreso

Tipo de red de suministro de energía

AC de una y dos fases

tensión de alimentación en CA

● valor inicial

Ajuste mediante interruptor del selector del dispositivo; a partir de Vin > 90/180 V

tensión de alimentación

● 1 en AC

120... 230 V

● 2 en AC

230... 500 V

tensión de entrada

● 1 en AC

85... 264 V

● 2 en AC

176... 550 V

diseño de entrada de amplio rango

- ¿ Qué?

capacidad de sobrecarga por sobrevolución

1300 Vpico, 1,3 ms

estado de funcionamiento del amortiguador de la red

en VIN = 120/230 V, típicamente 150 ms en VIN = 400 V

tiempo de amortiguación mínimo para el valor nominal de la corriente de salida en caso de falla de alimentación

25 ms

estado de funcionamiento del amortiguador de la red

en VIN = 120/230 V, típicamente 150 ms en VIN = 400 V

frecuencia de la línea

● 1 valor nominal

50 Hz

● 2 valor nominal

60 Hz

frecuencia de la línea

47... 63 Hz

corriente de entrada

● a una tensión de entrada nominal de 120 V

2.2 A

● a una tensión de entrada nominal de 230 V

1.2 A

● a una tensión de entrada nominal de 500 V

0.61 A

limitación de corriente de entrada a una temperatura máxima de 25 °C

35 A

Valor máximo de I2t

1.7 A2·s

Tipo de protección del fusible

T 3.15 A (no está disponible)

● en el alimentador

Se recomienda el interruptor en miniatura en funcionamiento de una fase: a partir de 6 A (10 A) de la característica C (B); requerido en funcionamiento de dos fases:
interruptor de circuito conectado a dos polos o interruptor de circuito 3RV2011-1EA10 (configuración 3.8 A) o 3RV2711-1ED10 (UL 489) a 230 V;
El valor de las emisiones de CO2 emitidas por el conductor en el momento del ensayo será el valor de las emisiones de CO2 emitidas por el conductor en el momento del ensayo.

Producción

curva de voltaje en la salida

Válvula de corriente continua aislada y controlada

tensión de salida en el valor nominal de CC

Las demás:

tensión de salida

● en la salida 1 al valor nominal de CC

Las demás:

tolerancia general relativa del voltaje

3 por ciento

Precisión relativa de control del voltaje de salida

● en la fluctuación lenta del voltaje de entrada

0.1 %

● en la fluctuación lenta de la carga de ohm

0.1 %

ondulación residual

● máximo

50 mV

Pico de tensión

● máximo

200 mV

tensión de salida ajustable

24... 28,8 V

tensión de salida ajustable de la función del producto

- ¿ Qué?

tipo de ajuste de la tensión de salida

mediante un potenciómetro

versión de visualización para el funcionamiento normal

LED verde para 24 V

Tipo de señal en salida

Contacto con el relé (sin contacto, 60 V DC/0,3 A) para "24 V OK"

comportamiento del voltaje de salida al encender

Sobrepaso de Vout aproximadamente 3 %

retraso máximo de respuesta

1 s

tiempo de aumento de voltaje de la tensión de salida

● típico

50 ms

corriente de salida

● valor nominal

5 A

● alcance nominal

0... 5 A

potencia activa suministrada típica

120 W

corriente de sobrecarga a corto plazo

● en caso de cortocircuito durante el funcionamiento típico

15 A

duración de la capacidad de sobrecarga por exceso de corriente

● cortocircuito durante el funcionamiento

25 ms

corriente de sobrecarga constante

● en caso de cortocircuito durante el arranque típico

6 A

Características del producto

● puenteado de equipos

Sí; características conmutables

número de recursos de equipos conmutados en paralelo para aumentar la potencia

2

Eficiencia

eficiencia en porcentaje

88 por ciento

pérdida de potencia [W]

● a tensión de salida nominal para el valor nominal de la corriente de salida típica

17 W

● durante el funcionamiento sin carga máxima

4 W

Control de circuito cerrado

precisión relativa de control del voltaje de salida con fluctuación rápida del voltaje de entrada en +/- 15%

0.1 %

Precisión de control relativa del paso de carga de voltaje de salida de la carga resistiva 50/100/50 % típico

3 por ciento

tiempo de ajuste

● paso de carga de 50 a 100% típico

2 ms

● paso de carga de 100 a 50% típico

2 ms

tiempo de ajuste

● máximo

5 ms

Protección y seguimiento

diseño de la protección contra sobresaltos

Las demás:

● típico

6 A

Propiedad de prueba de cortocircuito de la salida

- ¿ Qué?

diseño de protección contra cortocircuito

Alternativamente, corriente constante con una característica de aproximadamente 5,5 A o apagado por bloqueo

valor RMS de corriente de cortocircuito de duración

● típico

6 A

versión de pantalla para sobrecarga y cortocircuito

LED amarillo para "sobrecarga", LED rojo para "apagado de cierre"

Seguridad

aislamiento galvánico entre entrada y salida

- ¿ Qué?

aislamiento galvánico

Seguridad de tensión de salida ultrabaja Uout conforme a las normas EN 60950-1 y EN 50178

clase de protección de recursos de operación

Clase I

corriente de fuga

● máximo

3.5 mA

● típico

0.25 mA

clase de protección IP

Protección IP20

Aprobaciones

Certificado de idoneidad

● Marcado CE

- ¿ Qué?

● Aprobación UL

Sí; cULus-Listed (UL 508, CSA C22.2 no 107.1), expediente E197259; cCSAus (CSA C22.2 no 60950-1, UL 60950-1)

● Aprobado por la CSA

Sí; cULus-Listed (UL 508, CSA C22.2 no 107.1), expediente E197259; cCSAus (CSA C22.2 no 60950-1, UL 60950-1)

● NEC Clase 2

- No, no lo sé.

● Aprobado por el EAC

- ¿ Qué?

● Marca de conformidad con la normativa (MRC)

- ¿ Qué?

tipo de certificación

● El BIS

- ¿ Qué?

● Certificado de la CB

- ¿ Qué?

Certificado de idoneidad

● El IECEx

- No, no lo sé.

● ATEX

- No, no lo sé.

● Aprobación ULhazloc

- No, no lo sé.

● cCSAus, Clase 1, División 2

- No, no lo sé.

● Registro de FM

- No, no lo sé.

Certificado de aprobación de la idoneidad para la construcción naval

- ¿ Qué?

Asociación de clasificación marina

● American Bureau of Shipping Europe Ltd. (ABS), una compañía de navegación estadounidense.

- ¿ Qué?

● Sociedad francesa de clasificación marina (BV)

- No, no lo sé.

● Lloyds Register of Shipping (LRS) (Registro de embarcaciones de Lloyds)

- No, no lo sé.

CEM

normalidad

● para las interferencias emitidas

EN 55022 Clase B

● para la limitación de los armónicos de la red

Se aplican las siguientes condiciones:

● para la inmunidad a las interferencias

Se aplican las siguientes condiciones:

condiciones ambientales

temperatura ambiente

● durante el funcionamiento

-25... +70 °C; con convección natural; prueba de arranque a partir de -40 °C de voltaje nominal

● durante el transporte

-40... +85 °C

● durante el almacenamiento

-40... +85 °C

Categoría medioambiental de acuerdo con la norma IEC 60721

Clase climática 3K3, 5... 95% sin condensación

Mecánica

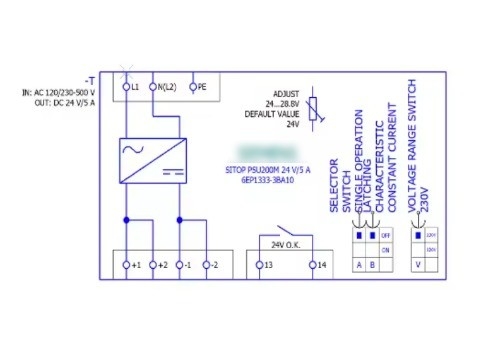

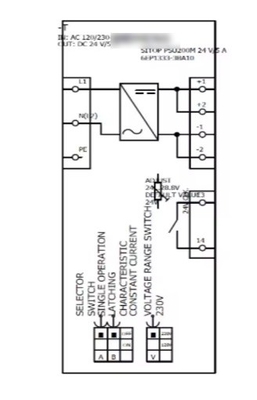

tipo de conexión eléctrica

terminales de tipo tornillo

● en la entrada

L, N, PE: 1 extremo de tornillo cada uno para 0,2... 2,5 mm2 de núcleo único o de hebras finas

● en la salida

+, -: 2 terminales de tornillo cada uno de 0,2... 2,5 mm2

● para los contactos auxiliares

13, 14 (señal de alarma): 1 terminal de tornillo cada uno para 0,14... 1,5 mm2

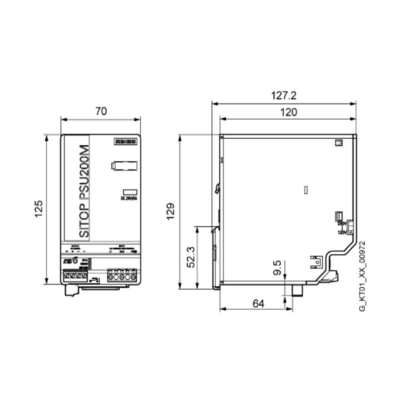

ancho del recinto

70 mm

altura del recinto

de una longitud igual o superior a:

profundidad del recinto

de una longitud igual o superior a 50 mm

espaciado requerido

● en la parte superior

50 mm

● el fondo

50 mm

● izquierda

0 mm

● derecho

0 mm

Peso neto

0.6 kg

la característica del producto de la carcasa del recinto puede alinearse

- ¿ Qué?

método de sujeción

Las piezas que se colocan en el carril DIN EN 60715 35x7.5/15

Accesorios eléctricos

Modulo de amortiguador

MTBF a 40 °C

1 123 973 horas

otra información

Especificaciones a tensión de entrada nominal y temperatura ambiente +25 °C (salvo que se especifique lo contrario)
